目前在高压开关试验时,使用整流电源带上负载后输出电压会有明显跌落,其影响对开关动作特性是不可忽视的。

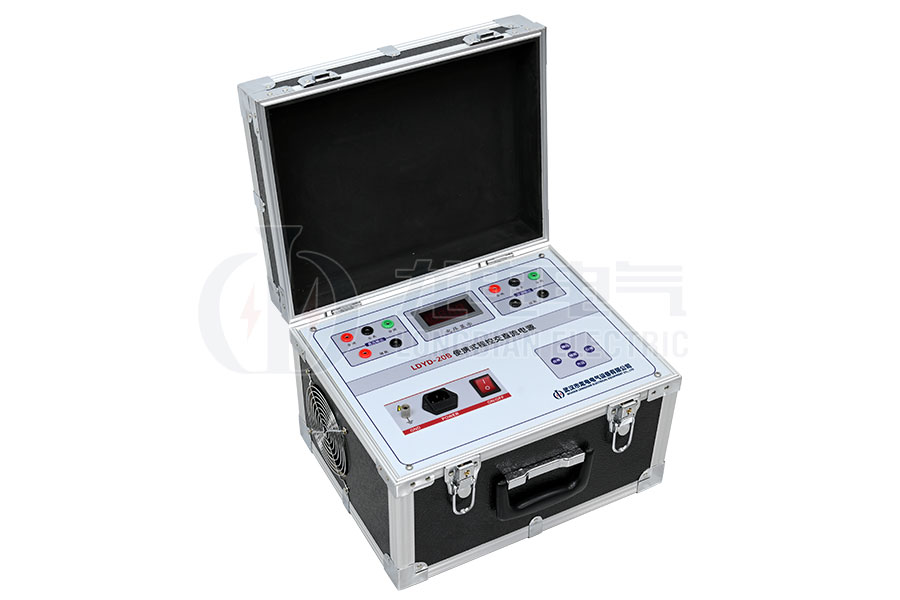

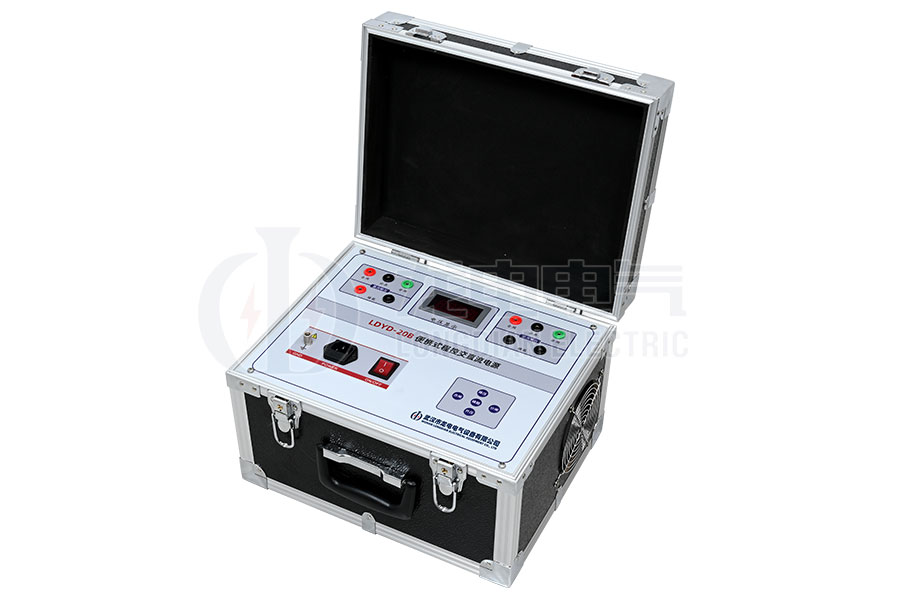

LDYD-20B便携式交直流电源操作箱采用了先进的补偿技术和最新的电子元器件，带有多种保护功能，性能优越。克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。

产品别称：高压开关操作电源、高压检测开关操作电源、开关操作电源。

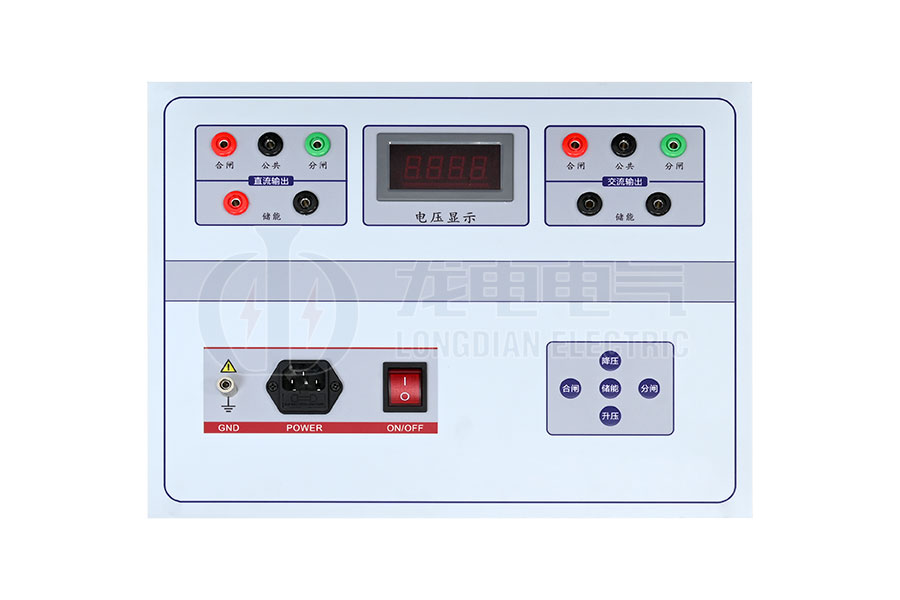

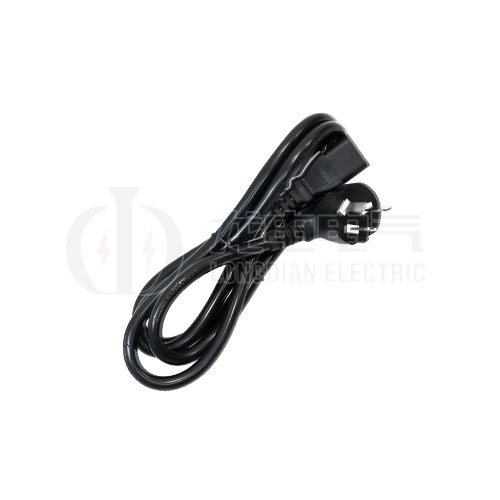

1.电源插座：输入AC220V±10%/50HZ

2.电压表：显示当前直流电压数值

3.合闸、分闸按键：直流电压启动或停止

4.升压、降压按键：DC15-250V±1%

5.电流：最大20A（短时工作≤1000ms),电流≤10A时，输出时间≤60S。

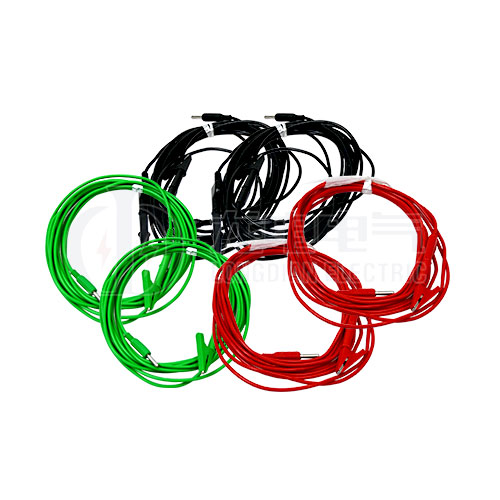

6.直流合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。

7.交流合闸（分闸）输出端子：交流合闸和分闸控制线一定要分开接，不要接成公共端，如接成公共端，仪器电源损坏；

8.储能+-：储能电压按键按一下输出，再按一下关闭电源。
